礦用PKL型旁通式孔板流量計廠家。

【旁通式孔板流量計用途介紹】

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管並聯式連接，二者內腔相互連通，並且所述直管和橋管的兩個連接點分別位於兩個測量管的外側，所述橋管上安裝一個啟閉控製閥。此產品結構簡單，設計合理，解決了由於節流原因對煤礦瓦斯抽放係統造成的負壓損失，有效地提高了瓦斯抽放效果。
【旁通式孔板流量計結構】

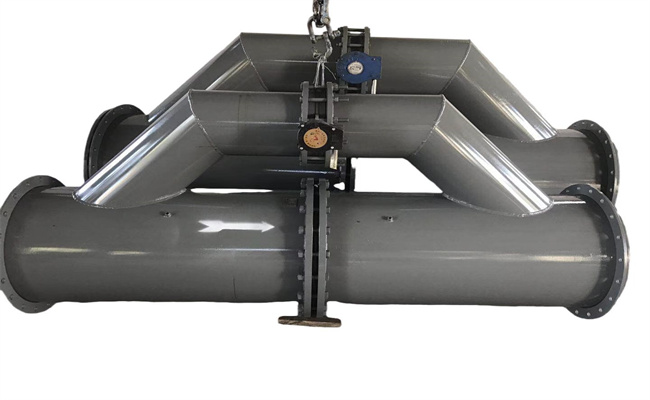

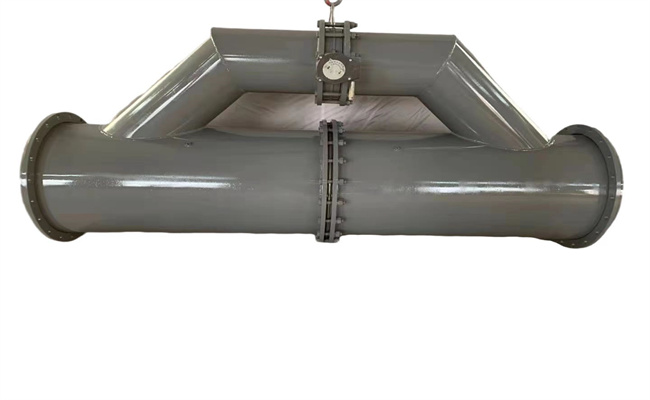

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔並相對於開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

【旁通式孔板流量計特點】

此產品結構簡單，設計合理，解決了由於節流原因對煤礦瓦斯抽放係統造成的負壓損失，有效地提高了瓦斯抽放效果。
【旁通式孔板流量計工作原理】

1.旁通式孔板流量計的孔板前後產生一個靜壓力差，該壓力差與流量計存在著一定的函數關係，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償後，實現對流體質量流量的測量。

PKL型旁通式孔板流量計適合礦山，化工行業使用。
